在药用玻璃容器（尤其是西林瓶和安瓿瓶）的成型过程中，这不仅仅是一个物理形状改变的过程，更是一个微观化学成分重新分布的过程，加工成瓶过程中“碱金属硼酸盐”（Alkali Metal Borates）的挥发与再沉积，始终是玻璃制造商和制药企业必须共同面对的技术挑战。
本文将深入解析碱金属硼酸盐的形成机理、外观特征、评估方法以及它对药品稳定性的潜在影响。
一、 溯源：为什么“高品质”玻璃也会产生杂质？

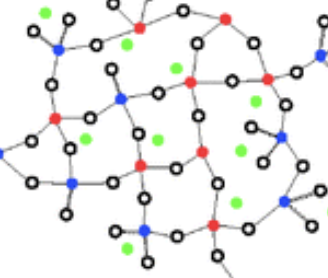

要理解碱金属硼酸盐，首先要了解中性硼硅玻璃的成分。为了达到极高的化学稳定性和抗热震性，这种玻璃中引入了大量的三氧化二硼（B2O3，通常占比 8%-12%）和少量的氧化钠（Na2O）。
虽然中性硼硅玻璃在常温下极其稳定，但在其成型过程中（即从玻管变为西林瓶或安瓿瓶的过程），必须使用高温火焰进行软化和拉断。
1. 高温下的“化学逃逸”
在管制瓶的生产线上，玻璃管被加热至软化点（约 1160°C 以上）以塑造瓶口和瓶肩。而在成型瓶底时，为了使玻璃从连续的玻管上“拉断”并封底，局部温度往往会飙升至 1400°C 甚至更高。
在这个温度下，玻璃内部的化学平衡被打破。氧化钠（Na2O）和氧化硼（B2O3）属于“易挥发组分”，形成气态的偏硼酸钠（NaBO2）或四硼酸钠（Na2B4O7）。其中，偏硼酸钠的沸点仅为 1434°C，在火焰中心极易汽化。
2. “冷凝”造成的二次沉积
这些挥发出的气体像烟雾一样在瓶子内部扩散。根据热力学原理，它们会寻找温度较低的区域进行冷凝。于是，在瓶肩下方（靠近瓶口加热区）和瓶底上方（靠近瓶底加热区）的较冷内表面，这些挥发物重新结晶，形成了肉眼或显微镜下可见的沉积物。
二、 外观解析：从“白环”到“蜘蛛网”
碱金属硼酸盐在玻璃表面的表现形式多种多样，这取决于生产工艺、储存环境以及时间长短。
1. 典型的白色环（White Rings）
在刚生产出来的西林瓶中，这种沉积物通常呈现为环绕瓶身内壁的白色雾状环。大规格瓶子由于瓶身较长，白环多出现在瓶肩下方和瓶底上方；而小规格瓶子（如 2ml 西林瓶）由于整体受热均匀，白环可能出现在瓶身中部。
2. 微观下的奇幻世界
在光学显微镜或扫描电子显微镜（SEM）下，这些沉积物展现出复杂的几何形态：
- 初期阶段： 呈现为散落的细小颗粒或规则的晶体簇。
- 过度生长： 如果空瓶在特定湿度下长期存放，晶体会吸收空气中的微量水分并重新结晶，长出类似“蜘蛛网”或羽毛状的结构。
- 隐形状态： 值得注意的是，由于硼酸盐具有极强的吸湿性，在高湿度环境下，结晶可能会吸收水分形成一层薄薄的液膜，导致肉眼看起来“消失了”。但一旦环境变干燥，它们又会重新析出。
三、碱金属硼酸盐的危害
为什么制药企业如此关注这些白色的结晶？因为它们并非仅仅影响美观，更是药品失效的潜在诱因。
1. pH 值的剧烈波动
碱金属硼酸盐是强碱弱酸盐。当药液注入瓶中，特别是经历 121°C 高压灭菌时，这些结晶会迅速溶解。溶解后的钠离子和硼酸根会显著提高药液的 pH 值。
对于许多生物制品（如单克隆抗体、重组蛋白）来说，pH 值的微小偏差就可能导致蛋白质折叠异常、聚集甚至降解，直接导致药物失效。
2. “脱片”（Delamination）的先兆
这是药用玻璃领域最令人头疼的问题。碱金属硼酸盐的挥发区域，实际上也是玻璃表面结构遭到破坏的区域。
当硼和钠挥发后，该处的玻璃表面会形成一层贫硼、富硅的变质层。这层结构与玻璃基体的膨胀系数不一致，在药液的长期侵蚀下，这层变质层会像“鱼鳞”一样成片脱落进入药液，形成肉眼可见的玻璃碎屑。这是严重的质量事故。
3. 视觉检测的干扰
在药品的自动灯检过程中，残存的结晶或由其引起的玻璃表面不平整，可能被误判为“不溶性微粒”，导致成批药品的误剔除，造成巨大的经济损失。
四、 如何检测与评估？（药典的标准答案）
目前，国际主流药典（如美国药典 USP <660> 和欧洲药典 Ph. Eur. 3.2.1）并没有直接规定“结晶的多少”，而是通过内表面耐水性测试来间接评估。
1. 高压灭菌提取法
测试时，将注射用水（WFI）充满容器，在 121°C 下高压灭菌 60 分钟。这一过程旨在模拟最极端的溶解环境，强制让所有碱金属硼酸盐结晶进入溶液。
2. 检测手段
- 滴定法： 通过酸碱滴定测量溶液中碱性物质的总量。
- 火焰原子吸收光谱法（AAS）/ ICP-OES： 精确测量溶液中钠离子的浓度。
钠离子含量越低，说明玻璃的质量等级越高，加工过程中的挥发控制越好。
专业提示： 玻璃的质量不能仅凭肉眼看到的结晶程度来判断。有时候，看起来很“脏”的瓶子，其结晶可能只是松散附着，清洗即可去除；而看起来“干净”的瓶子，可能存在深层的成分偏移风险。
五、 实战指南：如何区分“结晶”与“玻璃微粒”？
在质检现场，经常会发现瓶内有细小微粒。如何快速判断它是易溶解的碱金属硼酸盐结晶，还是危险的不可磨灭的玻璃碎屑？
资料中提到一种巧妙的“湿度测试法”：
- 操作环境： 在层流罩下进行，保持正压，防止外界污染。
- 湿度干预： 使用玻璃毛细管向容器内吹入少量潮湿空气。
- 观察反应：
- 如果是碱金属硼酸盐，它会迅速吸水溶解。在显微镜下，你会看到原本清晰的晶体边缘变得模糊，并在周围形成一圈由细小微粒组成的“云状环”。当水分蒸发后，它们会沿着新的线条重新结晶。
- 如果是玻璃微粒，无论如何吹入湿气，它的形状和大小都不会发生任何变化。
六、 工业界的减缓策略：我们能做什么？
面对无法完全避免的物理化学规律，顶尖的玻璃制造商采取了多种手段来降低风险：
- 优化成型温度： 采用更精准的红外测温和氧气-天然气比例控制，在保证成型的基础上，尽可能降低火焰温度。
- 瓶内空气置换（Air Flushing）： 在拉断瓶底的瞬间，利用高速洁净空气喷射瓶内，在蒸汽冷凝前将其带出瓶外。这是目前减少“白环”最有效的工艺手段。
- 内表面化学处理： 部分高端产品会使用硫酸铵等盐类进行内表面处理，将碱金属转化为易溶的稳定盐类，通过后续的洗瓶工艺彻底去除。
结语
碱金属硼酸盐是药用玻璃加工中留下的“热力学烙印”。它既是玻璃材质性能的证明，也是加工工艺挑战的体现。对于制药商而言，深入理解这一现象，意味着在选择包材时不再仅仅关注价格，而是会深入考察供应商对成型工艺的控制能力。
参考资料：
- USP <660> Containers—Glass
- Ph. Eur. 3.2.1 Glass Containers for Pharmaceutical Use
- Schott, Alkali Borate Appearance
