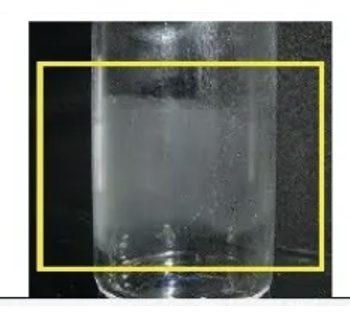

药用玻璃缺陷系列，主要出现在管状玻璃小瓶中，名为“Haze”（雾状）的缺陷，被界定为“重度呈现朦胧或烟雾状外观”。
PDA TR 43中阐述到，转换过程中玻璃成分的蒸发及其在容器表面的随后再凝结，是形成雾状的主要原因。这与“碱或玻璃粉斑”缺陷的成因如出一辙，皆源自玻璃管在转换过程中的反应，进而产生的内部污染源。这类污染可能具备较低的化学稳定性，因而有可能对药品产生不良影响。
此外，该定义特别指明，这种朦胧外观并非表面处理的结果。另有一种被视为可接受的瑕疵，名为“处理白化”，它通常源于旨在提升玻璃容器显著化学抗性的脱碱处理。此处理过程往往会引发类似雾状缺陷的朦胧表面沉积物。
鉴于这些根本原因的相似性，雾状缺陷的分类方式与碱或玻璃粉斑缺陷相同。可能存在的缺陷风险在于与药品存在潜在相互作用
雾状缺陷分类如下：
- 如果不可去除，位于内表面，且不符合USP <660>/EP (3.2.1A)药典对玻璃容器内表面耐水侵蚀性能测试（hydrolytic resistance）要求，则视为“严重” 缺陷。
- 如果不可去除，但在建立的阈值内，并且符合药典对玻璃容器内表面耐水侵蚀性能测试（hydrolytic resistance）要求，则视为“轻微”缺陷。
- 否则，如果可去除且符合药典对玻璃容器内表面耐水侵蚀性能测试（hydrolytic resistance）要求，则为“可接受”的瑕疵。
处理方式如下：
- 可去除：使用80℃的WFI冲洗即可去除；
- 不可去除：需要进行化学分析以确认表面耐水侵蚀性（USP <660>表面玻璃测试/ Ph. Eur. 3.2.1A）
参考
Technical Report No. 43, Revised 2013 (TR 43) Identification and Classification of Nonconformities in Molded and Tubular Glass Containers for Pharmaceutical Manufacturing: Covering Ampules, Bottles, Cartridges, Syringes & Vials
